簡要描述：JLM電磁計量泵是由微外理器控制、具有可以變沖程長度及頻率、電磁驅動的隔膜式計量泵。用于多種液體的計量輸送。電磁力驅動連桿帶動隔膜在泵頭內做往復運動，引起泵頭膛腔體積和壓力變化，壓力的變化引起單向閥的自動開啟和關閉，實現化學藥品的定量吸入和排出。
產品型號：JLM系列廠商性質：生產廠家更新時間：2024-11-05訪 問 量：4329
產品分類
Product Category相關文章
Related Articles詳細介紹
JLM系列電磁隔膜式計量泵工作環境：
| 環境溫度 | -30攝氏度到60攝氏度。 |
性能指標：
| 流量范圍 | 0-15 lph |
| 壓力范圍 | 0-10 bar |
| 驅動方式 | 電磁驅動 |
| 控制方式 | 手動、自動控制 |
| 電機 | 110V，220V，50/60Hz |
| 功率 | 28W |
| 防護等級 | IP55 |
材料：
| 泵頭 | 304，316，PVC，PVDF |
| 膜片 | PTFE |
| 閥門 | 304，316，PVC，PTFE |
| 閥球 | 316，陶瓷 |
| 密封 | PVC，PTFE |
一、產品概述：
JLM電磁計量泵是由微外理器控制、具有可以變沖程長度及頻率、電磁驅動的隔膜式計量泵。用于多種液體的計量輸送。電磁力驅動連桿帶動隔膜在泵頭內做往復運動，引起泵頭膛腔體積和壓力變化，壓力的變化引起單向閥的自動開啟和關閉，實現化學藥品的定量吸入和排出。泵的出口排量可以根據沖程長度調節鈕和沖程頻率選擇開關調節，沖程長度調節范圍20%~100%。數碼管顯示各種運行狀態和報警。
二、應用領域：
電磁計量泵廣泛地應用于石油、化工、電力冶金、礦山、造船、輕工、農業、民用和國防等各部門。
三、注意事項：
1.出口高于進口，避免虹吸現象；
2.安裝環境整潔寬敞，通風良好；
3.泵頭與注射閥要求豎直安裝；
4.所附管件用手旋緊即可，請勿使用工具；螺紋處不使用生料帶；
5.電源電壓穩定，并且接地。
四、更多產品型號參數：
型號 | 流量(L/H) | 壓力(Bar) | 功率(W) | 電壓(V) | 功率(W) | 進出口徑 |
JLM0110 | 1 | 10 | 28 | 220 | 0-120 | 6 |
JLM0408 | 3.8 | 7.6 | 28 | 220 | 0-180 | 6 |
JLM0505 | 5 | 5 | 28 | 220 | 0-180 | 6 |
JLM0804 | 7.6 | 3.5 | 28 | 220 | 0-180 | 6 |
JLM1002 | 10 | 2 | 28 | 220 | 0-180 | 6 |
JLM1202 | 12 | 1.5 | 28 | 220 | 0-180 | 6 |
JLM1501 | 15 | 1 | 28 | 220 | 0-180 | 6 |

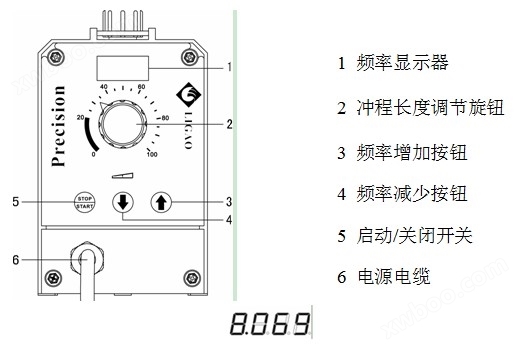

五、操作說明：
1.第1位數字亮表示顯示開啟；
2.第1位數字滅表示顯示關閉；
3.后3位數字顯示驅動頻率；
4.圖示2為沖程長度調節旋鈕，穩定范圍30% ~ 100%；
5.圖示3、4分別為頻率增加和減少按鈕；
6.長按為增加10次或減少10次；
7.按一下為增加或減少1次。

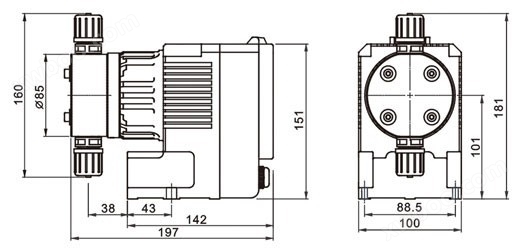

六、安裝尺寸：
七、安裝說明：
由于在工廠測試時可能有水殘留，如果計量的介質不能與水接觸，在開始使用前必須將水除去，可翻轉泵使泵頭轉到180度放掉存水，然后用適宜的介質從通過吸液口沖洗泵內部。
計量泵的安裝地點要方便宜人員進出、操作與維護，工作區內不要有任何妨礙操作的障礙物。
計量泵的排液端裝有截止閥時，如果關閉截止閥，計量泵運行產生的背壓可能是大允背壓的幾倍，由此可能導致排液管線破裂，為了防止這種情況的發生，建議選用一個溢流閥將大背壓限制在允許值以內。
只能使用與軟管直徑對應的卡環、軟管接頭以及規定規格的軟管，否則無法保證連接的穩固和持久。
不要減少軟管的規格！管線較長或介質粘稠時要使用橫截面大一些的管線和脈動阻尼器。
1.泵的安裝：
①為確保有效操作，安裝時計量泵進出口必須保持豎直。
②入口管線不要太長，要使底閥懸垂在離藥桶底部大約10~30的位置。
③安裝排液管線和注射閥，敞開排放時要安裝背壓閥。
2.軟管連接：
①在軟管上套上管接螺母。
②在合適的長度將軟管端部截斷，盡可能深地插入插孔。
③如有必要可稍微擴大軟管的端口。
④按住并旋緊管接螺母。
八、維護與維修：
1.注意：
①電氣維修必須由合格的電工進行。
②在維修前，要拔掉電源插頭或斷開電源！如有繼電器，要斷其電源！要確保在維修過程中泵的電源不會被接通。
③維修時，首先要給排液管道減壓，排放并沖洗泵頭的內腔，禁止使用對泵頭有腐蝕性的液體。
④如果計量的介質是危險的或未知的液體，維修前要查看計量液體的性能參數表，排空并清洗泵頭的內部。
2.維護：
①計量泵的維護，應嚴格檢查如下內容：
②泵頭螺栓（連接牢固情況）。
③排液管線（連接牢固情況）。
④泵頭和吸液閥（連接牢固情況）。
⑤背板上的漏液孔（有滴液表明隔膜可能破損）。
九、安裝示意圖：
