歡迎訪問浙江揚子江泵業有限公司網站！

當前位置：首頁   >  產品中心  >  離心泵系列 > GDLF型立式不銹鋼多級離心泵

GDLF型立式不銹鋼多級離心泵

簡要描述：DLF型立式不銹鋼多級離心泵是本公司在國內外優秀泵型之基礎上結合用戶要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。立式不銹鋼多級離心泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝與管路中，立式不銹鋼多級離心泵同時集中了多級泵之高壓、立式泵之占地面積小及管道泵之安裝方便的優點。

  • 產品型號：GDLF型
  • 廠商性質：生產廠家
  • 更新時間：2024-11-05
  • 訪  問  量：1461
GDLF型立式不銹鋼多級離心泵

詳細介紹

GDLF型立式不銹鋼多級離心泵概述

GDLF型立式不銹鋼多級離心泵是本公司在國內外優秀泵型之基礎上結合用戶要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。立式不銹鋼多級離心泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝與管路中，立式不銹鋼多級離心泵同時集中了多級泵之高壓、立式泵之占地面積小及管道泵之安裝方便的優點。立式不銹鋼多級離心泵由于采用優秀的水力模型，所以還具有高效節能、運行平穩等優點，立式不銹鋼多級離心泵而且軸封采用耐磨機械密封，無泄露、使用壽命長。

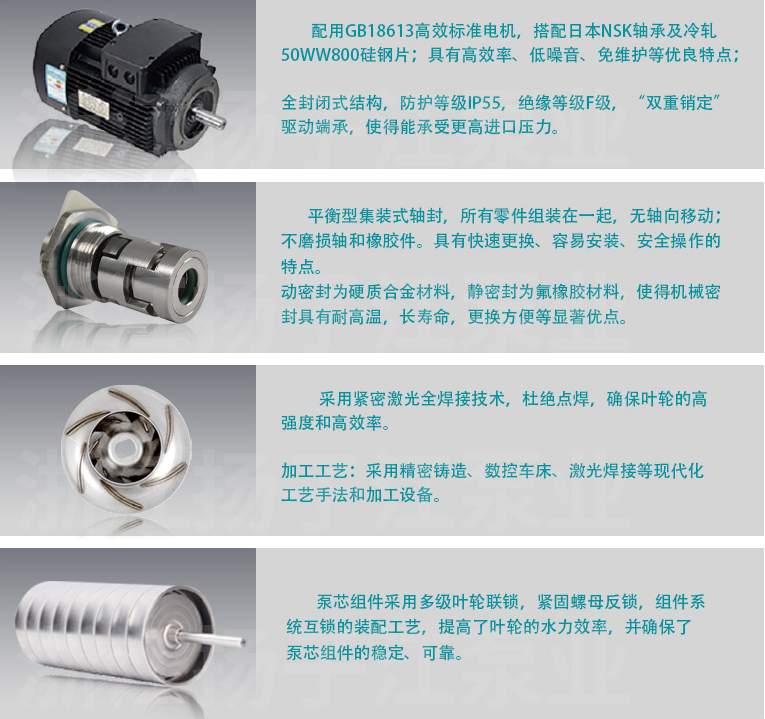

部分結構細節分析




型號意義

例如：80GDL(F)36-12X5

80-進出口直徑

GDL- 立式多級管道離心泵

12-單級揚程

36-短支架聯接式


GDLF型立式不銹鋼多級泵性能參數

序號 型　號 進出
口徑 		流　量
(m3/h) 		揚　程
(m) 		轉　速
(r/min) 		效　率
(%) 		電機功率 汽　蝕
余量 		重量
1 25GDLF2-12×3 25 2 36 30 2900 1.1 1.7 58
2 25GDLF2-12×4 48 1.1 62
3 25GDLF2-12×5 60 1.5 68
4 25GDLF2-12×6 72 1.5 72
5 25GDLF2-12×7 84 2.2 78
6 25GDLF2-12×8 96 2.2 82
7 25GDLF2-12×9 108 2.2 86
8 25GDLF2-12×10 120 3.0 98
9 25GDLF2-12×11 132 3.0 102
10 25GDLF2-12×12 144 3.0 106
11 25GDLF4-11×3 25 4 33 40 2900 1.1 1.7 58
12 25GDLF4-11×4 44 1.5 65
13 25GDLF4-11×5 55 2.2 72
14 25GDLF4-11×6 66 2.2 76
15 25GDLF4-11×7 77 3.0 86
16 25GDLF4-11×8 88 3.0 90
17 25GDLF4-11×9 99 3.0 94
18 25GDLF4-11×10 110 4.0 110
19 25GDLF4-11×11 121 4.0 114
20 25GDLF4-11×12 132 4.0 118
21 25GDLF4-11×13 143 4.0 122
22 40GDLF6-12×3 40 6 36 52 2900 1.5 1.7 72
23 40GDLF6-12×4 48 2.2 78
24 40GDLF6-12×5 60 2.2 82
25 40GDLF6-12×6 72 3.0 92
26 40GDLF6-12×7 84 3.0 96
27 40GDLF6-12×8 96 4.0 112
28 40GDLF6-12×9 108 4.0 116
29 40GDLF6-12×10 120 4.0 120
30 40GDLF6-12×11 132 5.5 140
31 40GDLF6-12×12 144 5.5 146
32 50GDLF12-15×2 50 12 30 56 2900 2.2 1.8 113
33 50GDLF12-15×3 45 3.0 129
34 50GDLF12-15×4 60 4.0 149
35 50GDLF12-15×5 75 5.5 181
36 50GDLF12-15×6 90 5.5 190
37 50GDLF12-15×7 105 7.5 204
38 50GDLF12-15×8 120 7.5 212
39 50GDLF12-15×9 135 11 265
40 50GDLF12-15×10 150 11 273
41 50GDLF18-15×2 50 18 30 62 2900 3.0 1.8 122
42 50GDLF18-15×3 45 4.0 142
43 50GDLF18-15×4 60 5.5 175
44 50GDLF18-15×5 75 7.5 189
45 50GDLF18-15×6 90 7.5 198
46 50GDLF18-15×7 105 11 252
47 50GDLF18-15×8 120 11 261
48 50GDLF18-15×9 135 15 280
49 50GDLF18-15×10 150 15 289
50 65GDLF24-12×2 65 24 44 65 2900 3.0 3.0 131

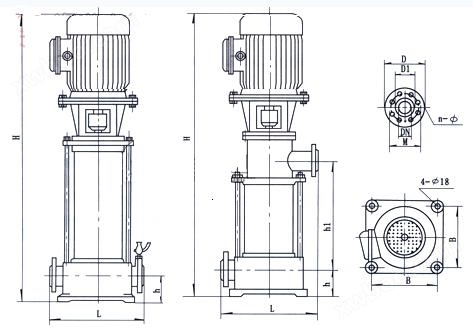

GDLF型立式不銹鋼多級離心泵安裝尺寸圖

型號 H1 L B 4-φd1 進口法蘭(J)
DN N-φD2 φD
25GDLF 60 300 200 4-φ18 25 4-φ14 85
40GDLF 80 360 235 4-φ18 40 4-φ18 110
50GDLF 100 360 235 4-φ18 50 4-φ18 125
65GDLF 110 360 235 4-φ18 65 4-φ18 145
80GDLF 130 420 300 4-φ18 80 8-φ18 160
100GDLF 160 520 350 4-φ18 100 8-φ18 180
125GDLF 160 500 400 4-φ18 125 8-φ18 210
150GDLF 180 600 400 4-φ18 150 8-φ22 245

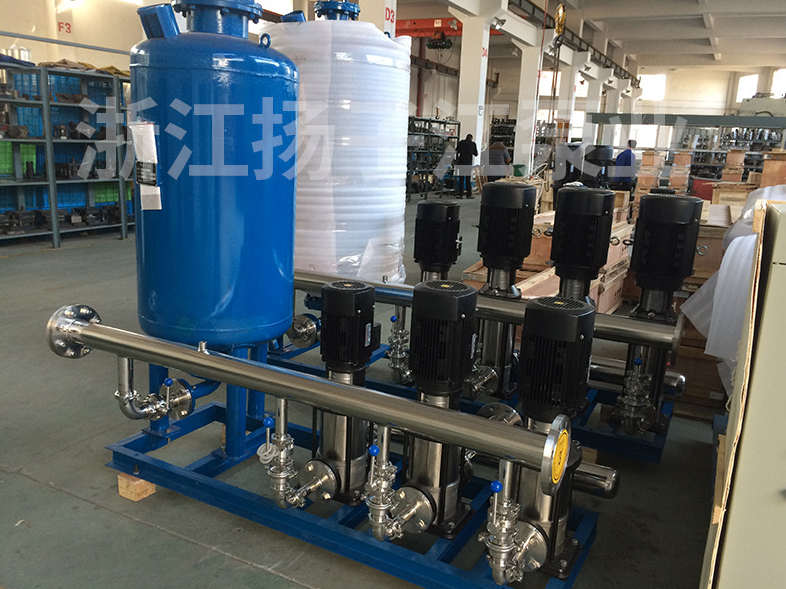

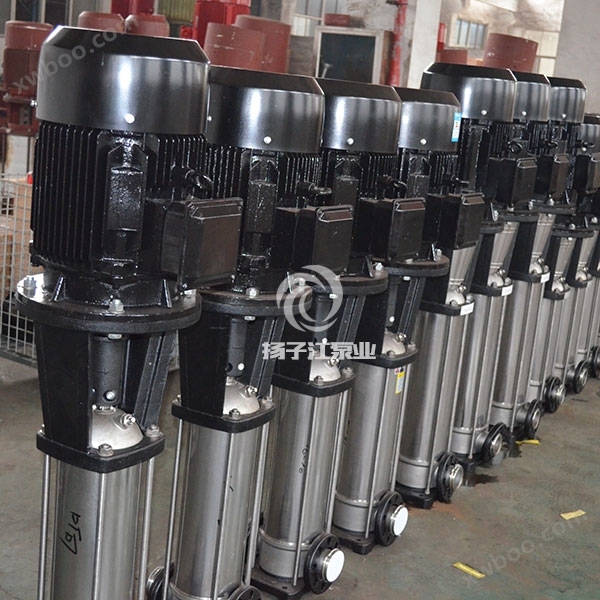

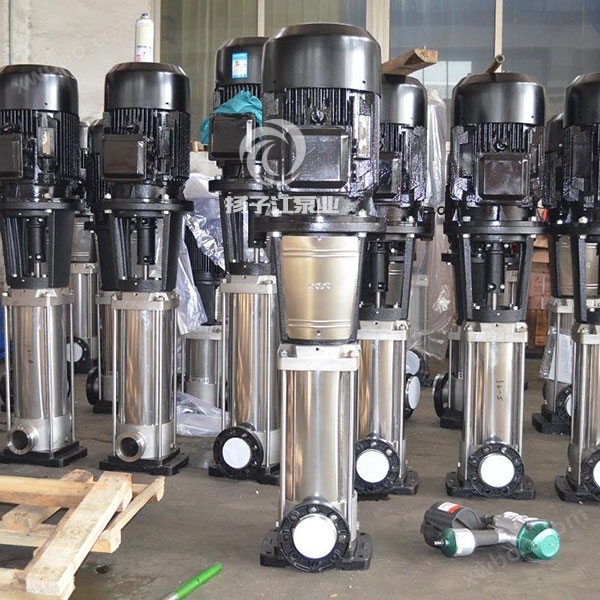

產品安裝實拍圖
